Как выбрать обратный клапан

Выбор правильного поворотного обратного клапана имеет важное значение для любой жидкостной системы. Правильно подобранный клапан предотвращает обратный поток, защищает насосы и компрессоры и обеспечивает эффективную работу вашего трубопровода. Учитывая множество доступных конструкций, материалов и размеров, решение может показаться сложным. В этом руководстве рассматриваются ключевые факторы – тип жидкости, установка, техническое обслуживание и разновидности клапанов – так что вы можете с уверенностью выбрать лучший обратный клапан для ваших конкретных потребностей.

Что такое обратный клапан?

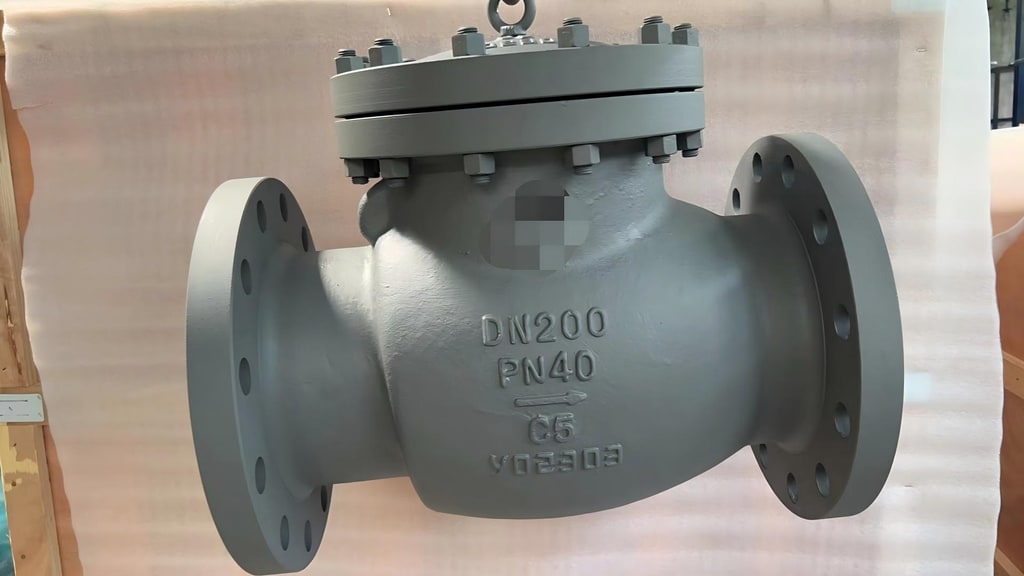

Поворотный обратный клапан — это автономное устройство, пропускающее поток только в одном направлении. Внутри шарнирный диск распахивается при приложении давления жидкости вперед. Когда поток замедляется или меняет направление, сила тяжести и противодавление прижимают диск к седлу, блокируя возврат. Никакое внешнее питание или средства управления не требуются, что делает его простым, надежным и экономичным решением. Вы найдете эти клапаны в сетях водоснабжения, очистных сооружениях, нефте- и газопроводах, контурах охлаждения электростанций, системах противопожарной защиты и даже на морских или горнодобывающих предприятиях. Они работают с чистыми жидкостями, газами и некоторыми суспензиями, если жидкость не слишком вязкая или абразивная.

Ключевые факторы выбора

Чтобы сделать правильный выбор, вы должны оценить несколько аспектов вашей системы.

Тип жидкости и скорость потока

Природа вашей жидкости – это первое, на что следует обратить внимание. Поворотные обратные клапаны лучше всего работают с чистыми, неабразивными жидкостями и газами. Если ваша жидкость содержит твердые частицы или волокна, диск может не герметично закрываться, что приведет к утечке и преждевременному износу. Высокая вязкость также препятствует движению диска. Скорость потока не менее важна. Слишком медленный поток, и диск может не полностью открыться, вызывая трепетание и повреждение; слишком быстро, и эрозия сократит срок службы клапана. Всегда выбирайте размер клапана, соответствующий диаметру вашей трубы и ожидаемому расходу. ZHEJIANG LED VALVE CO., LTD предлагает широкий выбор материалов — литой стали, нержавеющей стали, ковкого чугуна и бронзы — для работы в различных температурах, давлениях и химических средах.

Направление потока и схема системы

Убедитесь, что направление потока соответствует стрелке на корпусе клапана. Поворотные обратные клапаны являются однонаправленными – установка их задом наперед противоречит их назначению. В горизонтальных трубопроводах сила тяжести помогает надежно закрыть диск. Некоторые конструкции, например, типы с наклоняемыми дисками, также могут работать с вертикальным восходящим потоком. Всегда проверяйте схему трубопроводов и рекомендации производителя, чтобы убедиться в правильности ориентации вашей компоновки.

Ориентация установки

Правильное физическое размещение имеет жизненно важное значение. Для горизонтальных труб шарнирный штифт должен находиться сверху, позволяя диску свободно качаться и закрываться под действием силы тяжести. Монтаж стандартного поворотного обратного клапана на вертикальной линии (с восходящим потоком) возможен, но требует одобрения производителя. Неправильная установка может привести к заеданию диска, что приведет к утечке или механическому повреждению. Следуйте инструкциям по установке, предоставленным компанией ZHEJIANG LED VALVE CO., LTD, чтобы обеспечить безопасную и длительную эксплуатацию.

Обслуживание и доступность

Как и все механические компоненты, обратные клапаны требуют регулярного ухода. На седле или петле могут скапливаться мусор, осадок или коррозия, препятствуя надлежащему уплотнению. Обязательны периодическая очистка внутренних деталей, смазка шарнирного пальца и визуальный осмотр на предмет износа или повреждений. Клапаны с легкодоступными крышками или съемными крышками упрощают эти задачи. ZHEJIANG LED VALVE CO., LTD проектирует свои клапаны с учетом удобства обслуживания, поэтому техническое обслуживание можно выполнять быстро без специальных инструментов. Правильно обслуживаемый клапан не только предотвращает неожиданные отключения, но и значительно продлевает срок его службы.

Типы поворотных обратных клапанов

Разные приложения требуют разных конструкций. Вот три распространенных типа и их преимущества.

Стандартный обратный клапан

Это классическая модель с одним диском, шарнирно закрепленным вверху. Он широко используется в водных, нефтяных и газовых системах с диаметром труб более двух дюймов. Лучше всего устанавливать горизонтально, но его также можно адаптировать для вертикального восходящего потока. Одним из недостатков является возможность гидравлического удара в случае резкого закрытия диска, поэтому он не идеален для потоков с очень высокой скоростью.

Вафельный обратный клапан

Когда места мало, вафельный тип является отличным выбором. Его компактный и легкий корпус помещается между фланцами, требуя минимальной монтажной длины. Это идеально подходит для переполненных аппаратных комнат или проектов модернизации. Бесфланцевые клапаны изготавливаются из коррозионностойких материалов, таких как нержавеющая сталь, и могут устанавливаться горизонтально, вертикально или даже под углом, что обеспечивает большую гибкость.

Поворотный обратный клапан с наклонным диском

Для высокоскоростных систем, где необходимо быстрое закрытие во избежание гидравлического удара, предпочтительна конструкция с наклоняемым диском. Диск поворачивается на шарнире специальной формы, который обеспечивает более быстрое и плавное закрывание с меньшими ударами. Этот тип распространен в нагнетательных линиях насосов, системах аварийного отключения и морских платформах. Его быстрый отклик защищает трубопроводы и последующее оборудование от разрушительных скачков давления.

Материал и размеры

Корпус клапана и внутренние детали должны выдерживать температуру, давление и коррозионную активность вашей жидкости. Литая сталь для общего обслуживания, нержавеющая сталь для санитарных или агрессивных сред и бронза для морской воды. Всегда проверяйте номинальные значения давления и температуры, указанные производителем. Выбор размера не менее важен: клапан слишком большого размера вызывает дрожание диска, а клапан меньшего размера создает чрезмерный перепад давления. Обратитесь к диаграммам пропускной способности от ZHEJIANG LED VALVE CO., LTD, чтобы выбрать правильный размер для вашего номинального диаметра трубы и ожидаемого расхода.

Установка и долгосрочный уход

Правильная установка выходит за рамки ориентации. Перед установкой клапана убедитесь, что трубопровод чист, и используйте подходящие прокладки и болты. После установки проверьте клапан, медленно вводя поток, чтобы убедиться, что диск полностью открывается и плотно закрывается. Со временем следите за необычным шумом, вибрацией или утечками. Простой ежеквартальный осмотр — очистка седла, смазка шарнира и проверка на наличие коррозии — позволит поддерживать ваш клапан в отличной форме.

Заключение

Выбор лучшего поворотного обратного клапана включает взвешенную оценку свойств жидкости, скорости потока, ориентации установки, потребностей в техническом обслуживании и конструкции клапана. Понимая каждый фактор, вы можете избежать обратного потока, гидроудара и преждевременного износа. Регулярный осмотр и правильная установка так же важны, как и первоначальный выбор. ZHEJIANG LED VALVE CO., LTD предлагает широкий ассортимент поворотных обратных клапанов, адаптированных для различных промышленных применений, гарантируя, что вы найдете надежное решение для вашей системы. Потратьте время на правильный выбор, и вы будете наслаждаться годами безотказной работы, сокращением времени простоев и снижением общих затрат.
