Детали, функции и обнаружение износа задвижек – практическое руководство для групп технического обслуживания

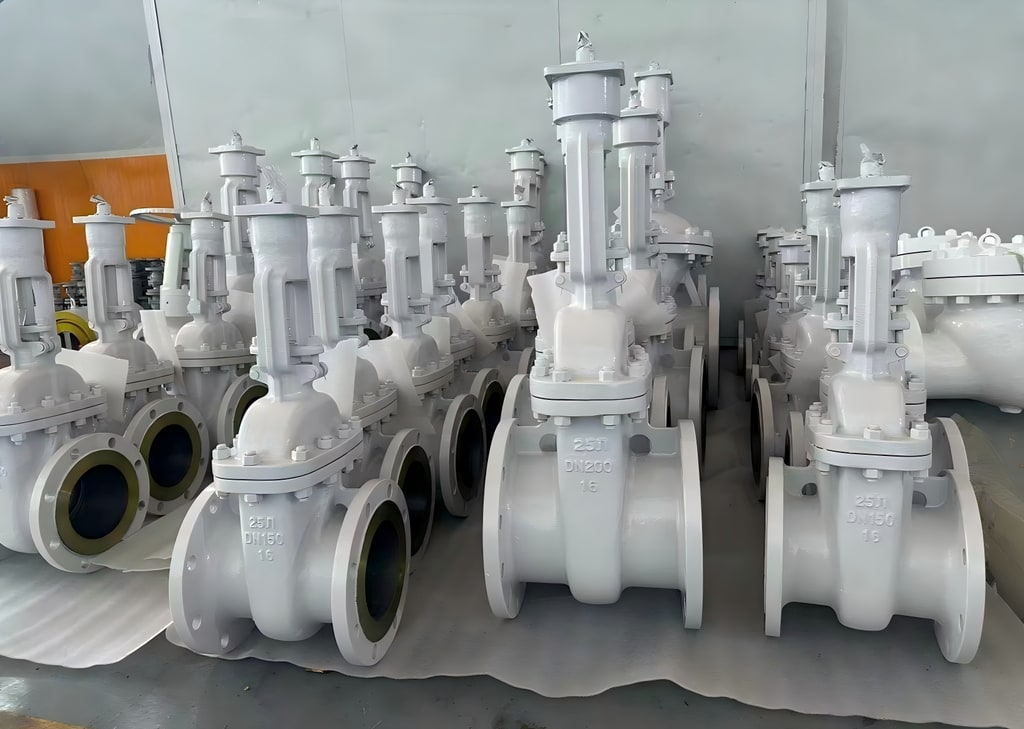

Детали задвижки и признаки износа

Задвижкиявляются одними из наиболее широко используемых устройств регулирования расхода в современной промышленности. Вы найдете их на нефтегазовых заводах, водоочистных сооружениях, фармацевтических производственных линиях и в морских инженерных проектах. Их способность обеспечивать прямой путь потока с минимальным перепадом давления делает их идеальными для двухпозиционного обслуживания в сложных условиях. Однако, как и все механическое оборудование, задвижки со временем подвержены износу, коррозии и усталости. Чтобы ваша система работала безопасно и эффективно, важно понимать функцию каждого основного компонента и распознавать ранние предупреждающие признаки, указывающие на необходимость замены. Своевременное реагирование на эти признаки может сэкономить значительные затраты на техническое обслуживание, предотвратить незапланированные простои и продлить общий срок службы вашего оборудования.

Основные компоненты и их роли

Азадвижкасостоит из нескольких взаимозависимых частей, каждая из которых несет определенную ответственность. Корпус является основной находящейся под давлением оболочкой, соединяющейся с трубопроводом; он должен быть достаточно прочным, чтобы выдерживать внутреннее давление, термические напряжения и внешние нагрузки. Крышка закрывает отверстие в корпусе и обеспечивает герметичное закрытие. Здесь также находится шток и система упаковки. Внутри клапана заслонка представляет собой запорный элемент, который движется перпендикулярно направлению потока. жидкость; в закрытом состоянии он прижимается к седлам, полностью блокируя поток.

Седла представляют собой фиксированные или сменные кольца, которые обеспечивают гладкую и прочную уплотнительную поверхность ворот. Они часто изготавливаются из твердых сплавов или материалов с покрытием, устойчивым к эрозии, истиранию и химическому воздействию. Шток представляет собой стержень с резьбой, который соединяет привод с воротами, преобразуя вращательное движение в линейное. В зависимости от конструкции шток может подниматься вместе с затвором (выдвижной шток) или оставаться неподвижным (неподнимающийся шток). приводной двигатель – приводит в движение шток, открывая или закрывая клапан. Набивочный материал, обычно графит или ПТФЭ, заполняет кольцевое пространство между штоком и крышкой, чтобы предотвратить утечку жидкости вдоль штока. Сальниковая набивка обеспечивает необходимое сжатие, чтобы сохранить эффективность набивки, в то время какПрокладка крышки обеспечивает герметичное уплотнение между корпусом и фланцами крышки.

Каждая часть имеет важную функцию. Если на седлах появятся ямки или царапины, ворота не смогут герметично закрываться, что приведет к внутренней утечке. Если набивка затвердевает или изнашивается, возникает внешняя утечка, что создает угрозу безопасности и окружающей среде. Если шток погнется или подвергнется коррозии, привод может заклинить, что затруднит или сделает невозможным работу. Понимание этих взаимосвязей поможет вам точно диагностировать проблемы и решить, какой компонент требует внимания.

Как обнаружить изношенные детали задвижки

Раннее обнаружение является ключом к экономичному техническому обслуживанию. Вот наиболее распространенные признаки того, что срок службы одной или нескольких частей вашей задвижки подходит к концу.

Постоянная утечка является наиболее очевидным тревожным сигналом. Если вы заметили, что жидкость выступает из соединения крышки или вокруг штока, вероятно, прокладка или набивка крышки повреждены. Не следует игнорировать даже небольшую каплю, поскольку она может быстро перерасти в серьезную утечку. Еще одним явным индикатором является тугое или неустойчивое движение рукоятки. При повороте маховика или привода редуктора он должен двигаться плавно. Чрезмерное сопротивление, резкие движения или ощущение скрежета обычно указывают на изогнутый шток, изношенную резьбу или мусор внутри клапана. Это также может означать, что ворота царапают сиденья из-за перекоса.

Видимые повреждения, такие как ржавчина, трещины или глубокие ямки на корпусе, капоте или выносе, вызывают серьезную озабоченность. Коррозия ослабляет целостность конструкции и может привести к внезапному разрушению. Особое внимание уделите резьбе штока – если она подвергнется коррозии, привод может потерять сцепление, а клапан не сможет полностью открыться или закрыться. Необычные шумы во время работы, такие как шипение, свист или визг, не просто раздражают; они указывают на кавитацию, высокоскоростной поток через частично открытый затвор или контакт металла с металлом из-за изношенных седел. Эти звуки часто сигнализируют об эрозии, которая будет только ухудшаться.

Другим распространенным симптомом является клапан, который не закрывается полностью или не может достичь полностью открытого положения. Это часто означает, что ворота или сиденья изношены или между ними застрял мусор. Это классический признак эрозии седла или деформации ворот. Кроме того, если вы заметите постепенное увеличение крутящего момента, необходимого для работы клапана, запишите это. Тенденция к росту является верным признаком потери сжатия набивки, истирания штока или внутреннего трения. Даже если зубчатый механизм частично маскирует это сопротивление, не упускайте его из виду — это явный повод для проверки.

Наконец, проверьте отсутствие утечек через клапан, когда он должен быть закрыт. Если вы изолируете участок трубы, а давление на выходе продолжает расти, значит, задвижка не прилегает к седлам. Эта внутренняя утечка приводит к потере энергии, снижению эффективности системы и может привести к повреждению последующего оборудования.

Почему быстрые действия окупаются

Как только вы заметите любой из этих предупреждающих знаков, не откладывайте. Быстрая замена изношенного комплекта уплотнений, новой прокладки крышки или сменного комплекта затвора и седла может восстановить клапан до почти нового состояния за небольшую часть стоимости полной замены клапана. Что еще более важно, это предотвращает незапланированные остановки, которые могут стоить тысячи долларов в час из-за производственных потерь. Регулярные визуальные осмотры, проверки крутящего момента и испытания на утечки должны быть частью вашего графика профилактического обслуживания. Обнаружив проблемы на ранней стадии, вы избежите вторичного повреждения: протекающий шток может вызвать коррозию резьбы крышки, зазубренное седло может повредить затвор, а заклинивший привод может сорвать зубья шестерни. Каждый из этих каскадных отказов увеличивает затраты на ремонт и продлевает время простоя.

Лучшие практики по продлению срока службы клапана

Помимо реактивной замены, превентивные меры могут значительно снизить износ. Проверяйте клапаны на полный ход не реже одного раза в месяц, чтобы предотвратить прилипание шибера к седлам из-за отложений или коррозии. Смажьте резьбу штока и зубчатые механизмы согласно рекомендациям производителя. Затягивайте гайки уплотнения равномерно: чрезмерная затяжка ускоряет износ уплотнения, а недостаточная затяжка приводит к утечкам. Если среда содержит твердые частицы, промойте клапан перед закрытием, чтобы избежать попадания мусора между затвором и седлами. Наконец, всегда контролируйте давление и температуру в системе; работа за пределами конструктивных пределов клапана ускоряет все формы износа.
